Канифоль WW и припои с низкой температурой плавления: совместимость и нюансы

Пайка низкотемпературными сплавами стала стандартом в производстве чувствительной электроники. Компоненты не выдерживают нагрева выше 200°C, поэтому приходится работать с припоями или сплавами на основе висмута. Но здесь возникает проблема совместимости с классическими флюсами. Канифоль WW относится к категории водно-белых смол высшего сорта. И ее применение с низкотемпературными припоями требует понимания химии процесса.

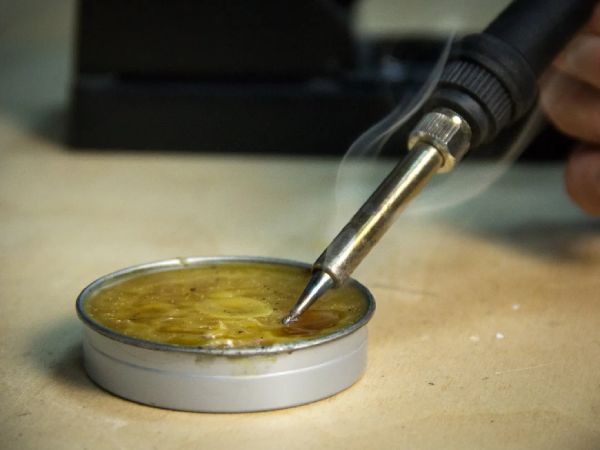

Что такое канифоль WW и почему она используется для пайки компонентов

Сосновая канифоль получается в результате перегонки живицы и удаления скипидара. Маркировка WW (Water White) означает максимальную степень очистки. У такой смолы минимальное кислотное число (160-165 мг КОН/г), в ней нет механических примесей. Это важно для электроники, где остатки флюса не должны вызывать коррозию дорожек печатных плат.

Основу канифоли WW составляют абиетиновая и пимаровая кислоты. Они активируются при нагреве до 150-180°C, растворяют окислы на поверхности металла и создают защитную пленку, которая предотвращает повторное окисление. При температуре выше 250°C смоляные кислоты начинают разлагаться, выделять едкие пары. Поэтому для пайки при высокой температуре нужны синтетические флюсы.

Припои с низкой температурой плавления: типы и характеристики

Классический ПОС-61 плавится при температуре 183-190°C. Это слишком много для термочувствительных компонентов. В таких случаях используют специальные сплавы.

Типы низкотемпературных припоев

Сплав Вуда содержит 50% висмута, 25% свинца, 12,5% олова и 12,5% кадмия. Температура его плавления всего 70°C. Он применяется для пайки термодатчиков, предохранителей, ремонта пластиковых деталей с металлическими вставками.

Сплав Розе состоит на 50% из висмута, на 25-28% из свинца и на 22-25% из олова. Он плавится при температуре 94°C. Этот сплав подходит для демонтажа SMD-компонентов, работы с чувствительными датчиками, пайки элементов на гибких платах.

У сплавов Bi-Sn (висмут-олово) температура плавления 138-160°C в зависимости от соотношения компонентов. Это компромиссный вариант между прочностью и термической безопасностью. Эти сплавы используются в производстве медицинской технике и автомобильной электроники.

Проблемы низкотемпературных припоев

Все эти сплавы объединяет одна особенность – хрупкость. Висмут делает соединение ломким при механических нагрузках. Поэтому качество флюсования критично. Плохо очищенная поверхность или неправильный выбор флюса приводят к холодным спаям, которые разрушаются от вибрации или перепадов температуры.

Совместимость канифоли WW с низкотемпературными припоями

Сосновая канифоль для пайки активируется при температуре 150-180°C. Это означает, что для сплавов Вуда и Розе она практически бесполезна. При температуре 70-94°C смоляные кислоты остаются инертными и не растворяют окислы. Попытка паять такими припоями через канифоль приведет к образованию наплывов, непромоченных участков и слабому сцеплению.

Сосновая канифоль работает с припоями, у которых температура плавления выше 138°C. Но тут есть нюансы:

1. Нужен предварительный прогрев места пайки до 160-170°C.
2. Флюс нужно наносить непосредственно перед контактом с припоем.
3. Время контакта жала паяльника не должно превышать 3-5 секунд.
4. После пайки остатки флюса нужно удалять изопропиловым спиртом.

Для сплавов на основе висмута с температурой плавления ниже 100°C канифоль WW не подходит. В этом случае нужны специальные низкотемпературные флюсы на основе органических кислот или активированные составы типа RMA (Rosin Mildly Activated).

Химия процесса: что происходит при флюсовании

При нагреве сосновой канифоли для пайки абиетиновая кислота вступает в реакцию с окислами меди, олова и свинца. В результате образуются соли смоляных кислот (резинаты), которые растворяются в расплавленной канифоли. Это очищает поверхность и создает условия для смачивания припоем.

Проблема в том, что висмут и кадмий образуют более стойкие окислы, чем олово или свинец. Для их растворения нужна более высокая активность флюса. Обычная канифоль WW не справляется с окислами висмута при температуре ниже 150°C. Поэтому производители добавляют активаторы – органические кислоты, амины, соли аммония.

Активированные составы на основе канифоли

Если нужно купить канифоль для пайки низкотемпературными припоями, то важно обращать внимание на маркировку:

• RA (Rosin Activated) – содержит до 2% активаторов. Работает при температуре от 120°C;
• RMA (Rosin Mildly Activated) – содержит 0,5-1% добавок. Это универсальный вариант, который подходит для решения большинства задач;
• R (Rosin) – чистая канифоль WW без добавок. Подходит только для припоев с температурой плавления выше 150°C.

Остатки активированных флюсов обязательно нужно смывать. Они вызывают коррозию контактов при длительном хранении устройства.

Рекомендации по выбору флюса

Со сплавом Вуда (70°C) чистая сосновая канифоль не работает. Тут нужен специализированный флюс на основе янтарной или адипиновой кислоты. Они активируются при температуре 60-80°C.

Для сплава Розе (94°C) можно использовать RMA-флюсы. Но нужен предварительный прогрев платы до 100-110°C. Чистая канифоль WW даст плохое смачивание.

С припоями Bi-Sn (138-160°C) сосновая канифоль для пайки работает хорошо при условии выдержки температурного режима. Жало паяльника должно быть нагрето до 180-200°C, но время контакта не должно превышать 4-5 секунд.

Какие ошибки совершаются во время работы с низкотемпературными припоями

Перегрев – самая распространенная проблема. Мастера по привычке выставляют паяльник на 300-320°C и удивляются, почему канифоль WW превращается в черную корку, а пайка получается рыхлой. При такой температуре смоляные кислоты разлагаются, выделяют акролеин и другие токсичные вещества. Место пайки покрывается нагаром, который препятствует смачиванию.

Использование старой канифоли – еще одна распространенная ошибка. Сосновая канифоль окисляется на воздухе, особенно при контакте с влагой. Кислотное число растет, смола темнеет и ее активность снижается. Срок хранения канифоли WW в герметичной упаковке – 2 года. Если она открыта, то канифоль нужно использовать в течение 6-8 месяцев.

Третья распространенная проблема – избыток флюса. Толстый слой сосновой канифоли для пайки не улучшает результат, а создает барьер между припоем и металлом. Поэтому тонкого равномерного покрытия будет достаточно.

Когда стоит отказаться от канифоли

Для промышленного производства, на котором используются паяльные ванны или волновая пайка, канифоль WW не подходит. Здесь нужны жидкие флюсы с точной дозировкой и контролируемой активностью.

При ремонте плат с шагом выводов менее 0,5 мм остатки канифоли могут создавать паразитные перемычки между контактами. В таких случаях лучше использовать гелевые флюсы, которые не нужно смывать.

Для пайки в труднодоступных местах, где невозможно удалить остатки флюса, применяют составы на основе водорастворимых смол. Они смываются обычной водой, но очистку нужно быстро проводить после пайки.

Как купить канифоль для работы с низкотемпературными припоями

Если нужно купить канифоль для пайки электроники, то важно обращать внимание на следующие параметры:

1. Кислотное число – у канифоли WW оно должно быть в пределах 160-170 мг КОН/г.
2. Цвет должен быть светло-желтым или прозрачным. Темные оттенки указывают на окисление.
3. Температура размягчения у сосновой канифоли, которая изготовлена с соблюдением технологии, соответствует нормативам, составлять 65-75°C.
4. Содержание золы не должно превышать 0,03%. Высокая зольность указывает на наличие повышенного количества примесей.
5. Упаковка должна быть герметичной, надежно защищать от влаги.

При выборе поставщика рекомендуется проверить наличие сертификатов качества. Кустарно изготовленная канифоль может содержать остатки скипидара, влагу или механические примеси. Это приводит к разбрызгиванию при нагреве и загрязнению места пайки.

Альтернативы канифоли для решения специфических задач

Для пайки медицинских приборов, где важна биосовместимость, используют флюсы на основе молочной кислоты. Они не оставляют токсичных остатков и легко смываются водой.

При работе с алюминием и его сплавами обычная канифоль WW не применяется. Окисная пленка на алюминии настолько прочная, что для ее разрушения нужны высокоактивные флюсы с фтористыми соединениями.

Для работы с нержавеющей сталью нужны ортофосфорные флюсы. Сосновая канифоль для пайки не растворяет окислы хрома, которые защищают поверхность нержавейки.

Канифоль WW остается универсальным флюсом для пайки электроники, но у ее применения с низкотемпературными припоями есть ограничения. Для сплавов с температурой плавления ниже 100°C она практически бесполезна. При работе с припоями в диапазоне 138-180°C сосновая канифоль показывает хорошие результаты. Но тут важно выдержать температурный режим.

Если нужно купить канифоль для пайки, то следует выбирать проверенных поставщиков, у которых есть документация на продукцию. Экономия на флюсе приводит к росту процента брака, переделкам и потере времени. Качественная канифоль WW окупает затраты, особенно когда речь идет о работе с дорогостоящими компонентами или ответственными изделиями.
