Главная
Мембранно-вакуумное прессование требует аккуратности. Пленка должна лечь ровно, без пузырей и отслоений. И многое здесь зависит не от пресса, а от клея. Полиуретановая дисперсия подходит для формования ПВХ, ПП и других пленок на рельефных деталях из древесных материалов. Работает с прессами с мембраной и без нее. Но просто выбрать клей мало. Важно понять, как он ведет себя в реальных условиях.
Свойства полиуретановой дисперсии и поведение клеевого шва
У этого клея для вакуумного прессования есть несколько ключевых характеристик:
• оптимальная вязкость для равномерного распыления;
• хорошая растекаемость даже на сложном рельефе;
• высокая начальная прочность шва;
• низкая температура активации 55–60°C;
• пригодность для глянцевых пленок.
Вязкость играет роль. Слишком густой состав ложится пятнами. Слишком жидкий – стекает по торцам. Здесь баланс уже выверен, и это заметно при распылении. Клей распределяется ровно, без сгустков.
Температура активации 55–60°C облегчает процесс. Не нужно перегревать заготовку. Пленка начинает работать в более щадящем режиме. Это особенно важно при тонких покрытиях, где перегрев приводит к деформации.
Высокая начальная прочность ощущается почти сразу после прессования. Деталь держится уверенно. Хотя многое зависит от подготовки поверхности. Клей не прощает пыль и жир.
На производстве заметили, что одинаковый клей ведет себя по-разному на двух партиях фасадов. Причина оказалась простой – заготовки хранились при температуре ниже 15°C. После прогрева результат изменился полностью.
Температура клея и окружающей среды должна быть выше 15°C. Иначе можно получить слабое сцепление. Иногда это выясняется уже после установки изделия. Исправлять сложнее, чем предотвратить.
Как наносить клей и подбирать режим прессования
Клей наносят на одну из склеиваемых поверхностей. Этого достаточно. Для торцов и участков с выраженным рельефом слой делают вдвое больше, чем на плоских зонах. Там нагрузка выше. Пленка тянется сильнее.
После нанесения составу дают высохнуть. Скорость высыхания можно ускорить повышением температуры. Заготовку направляют в пресс только после полного испарения влаги. Иначе под пленкой появятся дефекты.

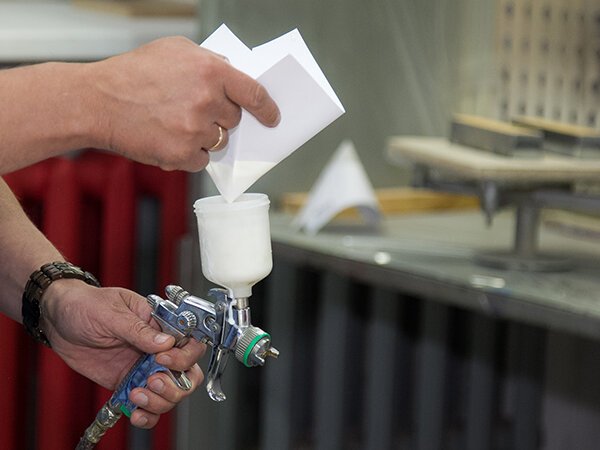

Отвердитель вводят при интенсивном перемешивании. Подойдут механические или электрические мешалки. Ручного размешивания обычно недостаточно. Смесь должна стать однородной. Без комков и непромешанных участков.
Время прессования не имеет универсального значения. Оно зависит от удельной проводимости материалов. Древесная плита и МДФ разной плотности ведут себя иначе. Режим подбирают экспериментально. Часто ориентируются на рекомендации поставщика пленки.
Мастер уверен в настройках пресса. Все выставлено, как раньше. Но новая партия пленки реагирует иначе. Пара минут разницы в выдержке меняет результат.
Чистота поверхностей обязательна. Материалы должны быть сухими. Пыль, остатки масла, следы силикона – все это снижает адгезию. Перед нанесением лучше проверить детали на ощупь. Если поверхность скользкая, стоит повторно обезжирить.
Если клей нанесен неравномерно, пленка может приклеиться частично. Это особенно заметно на глянце. Исправить такой дефект сложно. Поэтому контроль слоя важнее скорости работы.
Полиуретановая дисперсия дает стабильный результат при соблюдении условий. Температура выше 15°C. Активация при 55–60°C. Увеличенный слой на торцах. Интенсивное перемешивание с отвердителем. Каждый пункт влияет на итог.
Частые вопросы о клеях для мембранно-вакуумного прессования
Можно ли наносить клей сразу на обе поверхности?
Технологически это возможно, но чаще избыточно. Двойное нанесение увеличивает расход и усложняет сушку. При работе с плотными плитами избыточный слой дольше испаряет влагу, что приводит к образованию пузырей при нагреве.
Что происходит, если активировать клей при температуре ниже 55°C?
Шов формируется, но не достигает расчетной прочности. Пленка может держаться внешне нормально, а спустя время начнет отходить на углах или кромках. Особенно это проявляется при перепадах температуры в помещении.
Нужно ли менять режим прессования при переходе с ПВХ на ПП?
Стоит проверить параметры заново. ПП имеет другие характеристики нагрева и растяжения. Даже если пресс и клей остаются теми же, время выдержки и давление могут требовать корректировки.
Можно ли использовать состав после хранения в холодном складе?
Перед применением клей должен прогреться до рабочей температуры. Если использовать его холодным, вязкость изменится, распыление станет неравномерным. Лучше выдержать материал в теплом помещении не менее суток.
Технология прессования не терпит спешки. Когда клей подобран верно и условия соблюдены, пленка ложится ровно, а деталь служит долго. Это и есть ориентир для стабильной работы.
