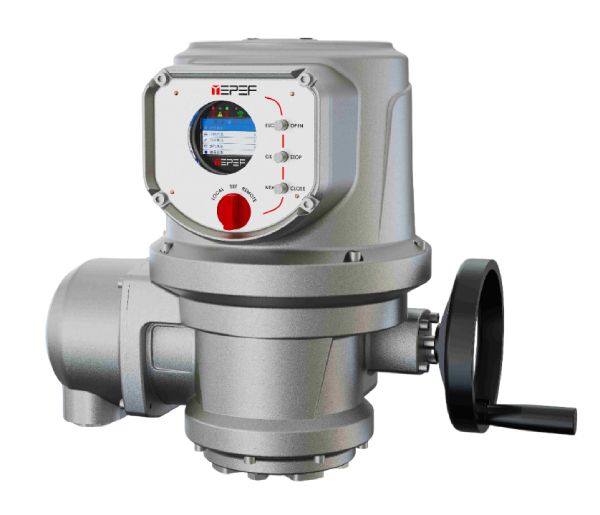

Надёжность работы трубопроводной арматуры напрямую зависит от состояния приводного механизма. В системах, где требуются частые переключения или высокая точность позиционирования, особое внимание уделяется неполнооборотным электроприводам. Эти устройства обеспечивают управление кранами, задвижками и клапанами, совершающими вращение на угол менее 360 градусов. Однако, как и любое электромеханическое оборудование, они имеют ограниченный ресурс, правильный расчёт которого критически важен для предотвращения аварийных остановок.
Факторы, определяющие долговечность приводов
Срок службы неполнооборотных электроприводов определяется не только заводскими характеристиками, но и совокупностью эксплуатационных факторов. Основным параметром является частота срабатываний. Производители обычно указывают номинальный ресурс в количестве циклов «открыто-закрыто» при стандартной нагрузке. Если оборудование работает в режиме частых позиционирований, фактический износ редукторной пары и двигателя ускоряется.
Условия окружающей среды играют не менее важную роль. Высокая влажность, запылённость, перепады температур и агрессивные среды вызывают коррозию и преждевременный износ уплотнений и подшипников. Качество обслуживания также вносит существенный вклад: своевременная замена смазки и контроль затяжки креплений позволяют продлить период безаварийной работы в 1,5–2 раза по сравнению с оборудованием, работающим в режиме «установил и забыл».
Методика расчёта наработки на отказ (MTBF)
Для прогнозирования надёжности применяется показатель средней наработки на отказ (MTBF — Mean Time Between Failures). Для неполнооборотных электроприводов этот показатель рассчитывается на основе статистики отказов узлов, но может быть адаптирован под конкретные условия эксплуатации.
Базовый подход к расчёту заключается в анализе трёх основных компонентов привода: электродвигателя, редуктора и блока управления. Каждый из этих узлов имеет свою интенсивность отказов (λ). Общая интенсивность отказов системы суммируется. Затем MTBF вычисляется как величина, обратная суммарной интенсивности (MTBF = 1/λ). Однако для практических задач важнее учитывать корректирующие коэффициенты.
При проектировании технического обслуживания используется формула, учитывающая реальные нагрузки:
Tрес=Tбаз×Kч×Kср×Kт,
где
Tбаз — базовый ресурс (заводской),
Kч — коэффициент, учитывающий частоту срабатываний (чем выше частота, тем он ниже),
Kср — коэффициент среды (агрессивность среды),
Kт — коэффициент температурный. Такой подход позволяет более точно определить момент, когда оборудование потребует ремонта, а не полной замены.
Рекомендации по техническому обслуживанию
Регламентные работы по поддержанию исправности неполнооборотных электроприводов должны проводиться строго по графикам, составленным с учётом результатов расчётов MTBF. Ключевым элементом является замена смазки в редукторе. Со временем смазочные материалы теряют свои свойства из-за окисления и загрязнения продуктами износа. Рекомендуется производить полную замену смазки каждые 3–5 лет или после определённого числа циклов, указанного в паспорте изделия. При этом важно очищать полость редуктора от старой смазки и применять составы, рекомендованные производителем.
Не менее важно следить за состоянием уплотнений вала и крышек. Резиновые манжеты и прокладки со временем дубеют или теряют эластичность, что приводит к утечке смазки и попаданию пыли внутрь механизма. Замена уплотнений должна проводиться при каждом серьёзном ремонте или при появлении признаков течи. Также обязательна периодическая проверка затяжки болтовых соединений и очистка корпуса от загрязнений для обеспечения нормального теплоотвода.
Экономическая эффективность прогнозирования
Грамотный подход к определению межремонтных интервалов позволяет не только предотвратить внезапные отказы, но и оптимизировать затраты на эксплуатацию. Вместо спонтанных ремонтов или преждевременной замены дорогостоящих узлов, предприятия переходят к планово-предупредительной системе. Использование методик расчёта ресурса с учётом реальных условий работы даёт возможность эксплуатировать неполнооборотные электроприводы максимально эффективно, снимая с них весь заложенный производителем ресурс и избегая аварийных простоев производства.
