Когда речь заходит о стабильной работе электрооборудования, выбор проводника часто становится ключевым решением. Среди множества вариантов встречается маркировка ввгнг ls. Это сочетание букв и цифр, если разобраться, описывает довольно продуманное изделие. Попробуем понять, что именно скрывается за этими символами и почему такие кабели получили распространение в самых разных проектах.
Общее представление и расшифровка
Любой силовой кабель начинается с материала жил. В данном случае это медь — классический выбор для передачи электроэнергии без лишних потерь. Буквы ВВ говорят о том, что каждая жила имеет изоляцию из ПВХ-пластиката, и поверх всех жил тоже надета внешняя оболочка из такого же материала. Получается двойная защита: сперва индивидуальная, потом общая.
Дальше идёт указание НГ, что расшифровывается как «негорючий». Это важная характеристика, но не в том смысле, что кабель вовсе не горит. Скорее он не поддерживает самостоятельное горение, если источник огня убрать. А добавление LS (Low Smoke) означает сниженное дымо- и газовыделение. То есть при нагреве или возгорании выделяется меньше едкого дыма, чем у обычных ПВХ-проводников.
Честно говоря, раньше я думал, что все кабели примерно одинаковы в этом плане. Но разница заметна, если посмотреть на них в деле. Обычный ПВХ при горении даёт густой чёрный дым с хлором. У версии с индексом LS дыма ощутимо меньше, и он не такой токсичный.
Конструктивные решения

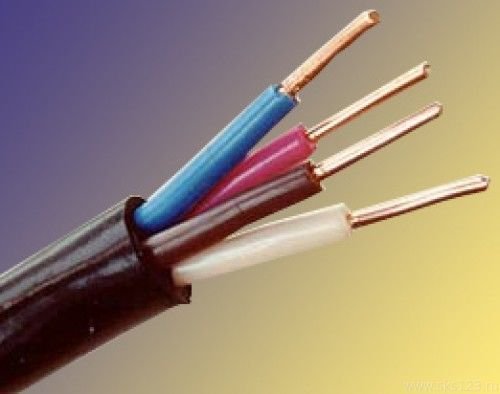

Внутри кабеля находятся медные жилы. Их может быть от одной до пяти. Чаще всего встречаются трёх- и четырёхжильные варианты для бытовых и промышленных сетей. Форма жил бывает круглой или секторной. Вторая позволяет сделать кабель компактнее по диаметру, что удобно при укладке.
Изоляция каждой жилы — специальный ПВХ-пластикат пониженной пожарной опасности. Он окрашен в разные цвета для маркировки: фазы, ноль, земля. Поверх скрученных жил накладывается внутренняя обшивка из той же негорючей ПВХ-композиции или иногда из полимерной ленты. А сверху — внешняя оболочка. В ней тоже снижено содержание галогенов, что и даёт эффект низкого дымообразования.
Между жилами может быть заполнение. Оно делает кабель более круглым и плотным, а заодно добавляет механическую прочность. В некоторых сериях используют дополнительную экранную оплётку, но в базовом ВВГНГ-LS её обычно нет. Это довольно простой по устройству, но надёжный кабель без лишних элементов.
Я как-то видел разрезанный образец такого кабеля. Внутри всё аккуратно, жилы плотно прилегают друг к другу, изоляция держится крепко, не крошится. Приятное впечатление оставляет качество сборки.
Области использования
Где же применяется такой кабель? Прежде всего там, где важна безопасность людей при пожаре. Например, в жилых домах, особенно многоэтажных. Или в детских садах, больницах, школах. По нормам во многих общественных зданиях требуют прокладывать линии именно с пониженным дымо- и газовыделением.
Представьте ситуацию: короткое замыкание где-то в щитовой. Обычный кабель задымит, и помещение быстро заполнится едкой чёрной пеленой. Люди начнут задыхаться и терять ориентацию. А в случае с ВВГНГ-LS дыма будет намного меньше, и он не такой ядовитый. Это даёт дополнительные минуты на эвакуацию.
Также кабель подходит для промышленных предприятий, торговых центров, гостиниц. Его прокладывают в кабельных каналах, лотках, трубах, прямо по стенам и перекрытиям. Диапазон рабочих температур обычно от -30 до +50 градусов Цельсия. Влажность может быть высокой — до 98%. Допустим нагрев жил до +70 градусов в рабочем режиме.
Однако стоит помнить: хоть кабель и не распространяет горение, его не стоит прокладывать в местах, где возможно прямое воздействие открытого огня. Он рассчитан скорее на пассивную защиту, чем на работу в условиях пожара. И ещё момент — укладывать его можно на улице, но лучше защищать от прямых солнечных лучей, так как ПВХ со временем может терять эластичность от ультрафиолета.
Технические параметры в цифрах
Разберёмся с характеристиками подробнее. Сечения жил варьируются от 1,5 до 240 квадратных миллиметров. Для квартиры или небольшого офиса обычно хватает 1,5–6 мм². Для подключения мощного оборудования берут больше. Номинальное напряжение — 0,66 или 1 кВ переменного тока частотой 50 Гц. То есть это кабель для сетей 380/220 вольт.
Срок службы заявлен примерно 30 лет. На практике качественные экземпляры служат дольше. Гарантийный срок хранения в упаковке — 2 года. При монтаже радиус изгиба должен быть не менее 7,5–10 наружных диаметров кабеля. Сильнее гнуть не стоит — можно повредить изоляцию.
Сопротивление изоляции высокое — не менее 0,5 МОм на километр при температуре 20 градусов. Испытательное напряжение переменным током выдерживают до 3,5 кВ в течение минуты. Эти цифры говорят о том, что кабель надёжно изолирован и не пропускает ток там, где не надо.
Интересно, что вес кабеля зависит от сечения. Километр самого тонкого варианта (1,5 мм², 2 жилы) тянет примерно на 50-60 кг. А толстый пятижильный на 240 мм² может весить больше 10 тонн на километр. Соответственно, в розницу продают отрезками по несколько метров.
Сравнение с другими типами
Чем ВВГНГ-LS отличается от обычного ВВГ? В основном — поведением при нагреве. Обычный ВВГ при горении выделяет много чёрного дыма и хлористого водорода. Версия с LS даёт беловато-серый дым в значительно меньшем объёме. По токопроводящим свойствам они одинаковы, но цена у LS-версии выше на 15–30 процентов.
Бывает ещё индекс FR (огнестойкий) или LT (низкая температура). Это другие спецификации для иных условий. Например, FR кабель продолжает работать некоторое время в открытом пламени. LS же просто выделяет мало дыма, но может отключиться, если расплавится изоляция. Поэтому выбирать нужно исходя из конкретной задачи.
Однако если сравнивать с кабелями в обычной ПВХ-оболочке, выбор в пользу LS выглядит разумным для большинства современных зданий. Нормы пожарной безопасности ужесточаются, и то, что раньше считалось излишеством, теперь становится стандартом.
Особенности монтажа
При работе с этим кабелем особых сложностей нет. Он достаточно гибкий для своих размеров. Разделывать его удобно обычным инструментом: ножом, кусачками, съёмником изоляции. Медь на жилах мягкая, легко гнётся и ложится в клеммы.
Стоит учитывать, что оболочка у LS-версии немного более хрупкая на холоде, чем у специальных морозостойких марок. При отрицательных температурах ниже -15 градусов её лучше не сгибать резко — можно получить трещины. Поэтому монтаж зимой желательно вести в тёплом помещении или прогревать кабель.
Я однажды присутствовал при зимней прокладке на стройке. Рабочие принесли бухту с мороза в тепло, подождали полдня, и только потом начали разматывать. Всё прошло без проблем. А вот соседняя бригада поленилась прогреть обычный кабель — у него оболочка треснула на изгибе. Так что правило работает.
Заключительные замечания
Подводя итог, можно сказать, что кабель ВВГНГ-LS — это удачный компромисс между стоимостью и безопасностью. Он не самый дешёвый, но и не дорогой в сравнении с узкоспециализированными огнестойкими сериями. При этом его применение заметно снижает риски для людей при возможном возгорании электропроводки.
Конечно, никакой кабель не заменит грамотного проектирования и аккуратного монтажа. Но выбор изначально более безопасного материала — это шаг в правильном направлении. И если перед вами стоит задача обновить проводку в доме или офисе, присмотреться к такой маркировке определённо стоит. Хотя для простого гаража или сарая подойдёт и обычный ВВГ — тут уже каждый решает сам.
