Сильфонный компенсатор - назначение, виды и особенности выбора для труб

Трубопроводы редко работают в спокойных условиях. Температура скачет, давление меняется, металл то расширяется, то снова сжимается. Со стороны кажется, что это мелочи, но именно такие колебания постепенно разрушают соединения. В какой-то момент появляются трещины, протечки, а дальше уже цепная реакция. В таких ситуациях сильфонный компенсатор становится почти незаметным, но важным элементом системы. Кстати, многие начинают искать, где сильфонный компенсатор купить, когда сталкиваются с первыми проблемами, хотя лучше задуматься об этом заранее.

Как работает сильфонный компенсатор и зачем он нужен

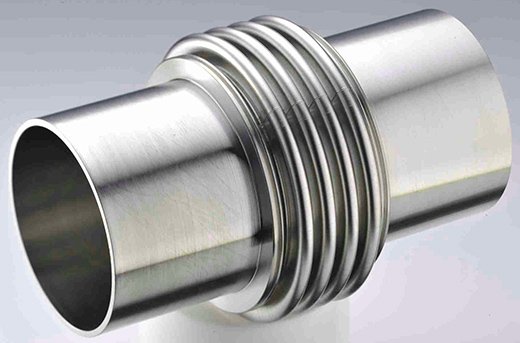

Сам принцип довольно простой, хотя сначала кажется, что внутри что-то сложное. Основа конструкции - гофрированная оболочка, которую называют сильфоном. Она способна сжиматься и растягиваться без потери герметичности. Когда температура в трубопроводе растет, металл удлиняется, и именно в этот момент компенсатор принимает на себя лишнее движение.

Иногда это напоминает пружину, но не совсем. Тут нет резких возвратов, всё происходит плавно. Сильфон мягко реагирует на изменения и не дает нагрузке накапливаться в узлах. В итоге соединения служат дольше, а система ведет себя стабильнее даже при постоянных перепадах.

Есть и другой момент. Вибрации. Они часто возникают в насосных системах или при транспортировке среды под давлением. Без компенсации такие колебания передаются по всей линии. Сильфонные компенсаторы частично гасят эти движения и снижают уровень шума.

Иногда кажется, что это мелочь. Но если представить длинный трубопровод, где нет компенсации, становится понятно, насколько быстро он может выйти из строя.

Виды сильфонных компенсаторов и где их применяют

Разновидностей не так мало, как может показаться сначала. Каждый тип рассчитан под свою задачу, и тут уже важно не ошибиться при выборе:

• осевые компенсаторы КСО и КСОФ - работают с продольными удлинениями труб, подходят для большинства стандартных линий;

• универсальные КСУ - справляются сразу с несколькими видами перемещений, используются в сложных системах;

• сдвиговые конструкции - компенсируют боковые смещения, часто ставятся в местах возможной деформации;

• угловые модели - помогают при изменении направления трубопровода;

• разгруженные КСР - уменьшают нагрузку на опоры и распределяют усилия по системе.

После списка становится заметно, что универсального варианта не существует. Каждый случай требует своего решения. Иногда даже комбинируют несколько типов, чтобы закрыть все возможные смещения.

Материалы и конструкция: почему чаще выбирают нержавеющую сталь

Материал сильно влияет на срок службы. Здесь не получится сэкономить без последствий. Чаще всего используют нержавеющую сталь. Она устойчива к коррозии и спокойно переносит агрессивные среды.

Сильфонный компенсатор нержавеющий хорошо показывает себя при высоких температурах и давлении. Это важно для систем отопления, пара или химических производств. Если условия еще жестче, применяют специальные сплавы.

Иногда встречаются конструкции из углеродистой стали. Они дешевле, но требуют защиты от коррозии. Такой вариант подходит не везде.

Конструкция при этом остается примерно одинаковой. Внутри сам сильфон, по краям присоединительные элементы. Они могут быть под приварку или фланцевые. В некоторых моделях добавляют внутренние экраны. Они защищают от потока среды и продлевают срок службы.

И да, многослойные сильфоны выдерживают больше циклов. Это важный нюанс, который иногда упускают.

Технические параметры и на что обращать внимание при выборе

Перед установкой всегда учитывают условия работы системы. Нельзя просто взять первый попавшийся вариант. Нужно смотреть на конкретные параметры:

• рабочее давление в системе;

• температура транспортируемой среды;

• диаметр трубопровода;

• тип среды, включая агрессивность;

• количество циклов работы;

• величину возможных перемещений.

Каждый из этих пунктов влияет на выбор. Пропустить хотя бы один - риск получить неподходящее оборудование.

Иногда кажется, что запас по характеристикам лишний. Но практика показывает обратное. Лучше взять модель с небольшим резервом, чем потом менять весь участок.



Сильфонный компенсатор из нержавеющей стали в таких ситуациях чаще всего оказывается более надежным решением. Он выдерживает больше циклов и менее чувствителен к внешним факторам.

Вопросы и ответы по теме

Почему компенсатор иногда шумит при работе?

Такое происходит при неправильном подборе или монтаже. Внутренние потоки могут создавать резонанс. Помогает корректная установка и использование направляющих опор.

Можно ли устанавливать компенсатор без учета температурных расчетов?

Иногда так делают, но результат редко радует. Без расчетов сложно определить реальные перемещения. В итоге устройство либо не справляется, либо работает на пределе.

Как понять, что компенсатор пора менять?

Признаки не всегда очевидны. Появляются микротрещины, снижается гибкость сильфона. Иногда заметно изменение формы. Лучше проводить регулярный осмотр.

Подходит ли один тип компенсатора для разных систем?

В теории да, но на практике это редкость. Условия работы сильно отличаются. То, что хорошо для отопления, не всегда подойдет для химических сред.

Сильфонные компенсаторы остаются важной частью трубопроводов, даже если их не видно. Они не привлекают внимания, но именно от них часто зависит, как долго система будет работать без сбоев. Иногда такие детали недооценивают, а зря.
