ВВГ кабель – расшифровка, конструкция и реальные способы применения

Кабель ВВГ встречается почти везде, где есть электричество, хотя об этом редко задумываются. Его прокладывают в квартирах, на производстве, в щитовых, иногда даже на улице, если условия позволяют. Если копнуть чуть глубже, становится понятно, что за простым названием скрывается довольно продуманная конструкция и строгая логика обозначений. И вот тут как раз возникает интерес к тому, что означает ВВГ расшифровка и почему эти три буквы так часто повторяются в проектной документации и на бирках кабелей. Не всегда это объясняют сразу, а зря, потому что понимание маркировки сильно упрощает выбор.

Как читается маркировка кабеля ВВГ и что она означает

Маркировка кажется простой, но в ней нет случайных символов. Каждая буква отвечает за конкретный элемент конструкции, и если немного привыкнуть, то читать её становится почти автоматически. Иногда даже ловишь себя на том, что уже не смотришь в справочники, потому что всё складывается само.

Основные элементы обозначения выглядят так:

• первая буква В – изоляция жил выполнена из поливинилхлорида;

• вторая буква В – наружная оболочка тоже из ПВХ;

• буква Г – отсутствует дополнительная защита, кабель без брони.

Эта схема не меняется, и в ней нет скрытых смыслов. Всё буквально. При этом важно учитывать, что отсутствие брони не делает кабель слабым или ненадёжным. Он просто рассчитан на другие условия. В помещениях или внутри конструкций этого вполне достаточно.

Иногда возникает путаница с другими кабелями, где есть похожие буквы, но добавлены индексы. Там уже начинаются отличия, и они могут быть существенными. Стоит остановиться на этом чуть внимательнее, иначе можно взять не тот вариант.

Где применяют кабель ВВГ и почему он так распространён

Сфера использования у ВВГ довольно широкая. Он не универсальный в полном смысле, но подходит для большинства типовых задач, связанных с передачей электроэнергии. Именно это делает его таким популярным.

Вот основные направления применения:

• внутренняя проводка в жилых зданиях и квартирах;

• монтаж в офисных помещениях и административных зданиях;

• подключение промышленного оборудования;

• использование в распределительных устройствах;

• прокладка на эстакадах или в кабельных трассах;

• наружная прокладка при защите от солнца.

Интересно, что при напряжении до 660 В переменного тока и до 1000 В постоянного он чувствует себя вполне уверенно. Это закрывает почти все бытовые и часть промышленных задач. И всё же есть нюанс. Если кабель оставить под прямыми солнечными лучами без защиты, со временем оболочка начнёт терять свойства. Это не критично сразу, но в долгую влияет.

Иногда думают, что любой ВВГ можно тянуть куда угодно. На практике лучше учитывать условия. Например, в помещениях с повышенными требованиями к пожарной безопасности чаще выбирают модификации с дополнительными индексами.

Какие бывают разновидности кабеля ВВГ и чем они отличаются

На первый взгляд все кабели ВВГ одинаковые, но различия есть, и они вполне ощутимы. Они касаются не только конструкции, но и поведения при нагреве или воздействии огня.

Распространённые варианты можно описать так:

• стандартный ВВГ – базовый вариант без дополнительных свойств;

• ВВГнг (А) – не поддерживает горение, подходит для более строгих условий;

• ВВГнг(А)-LS – сниженное дымовыделение при нагреве;

• ВВГ-П – плоское исполнение для удобной укладки.

Эти различия не всегда бросаются в глаза при покупке, особенно если ориентироваться только на цену. Хотя разница может проявиться позже, когда условия окажутся не совсем подходящими. В некоторых зданиях, например, требования к дымообразованию довольно строгие.

Как устроен кабель ВВГ внутри и почему он считается надёжным

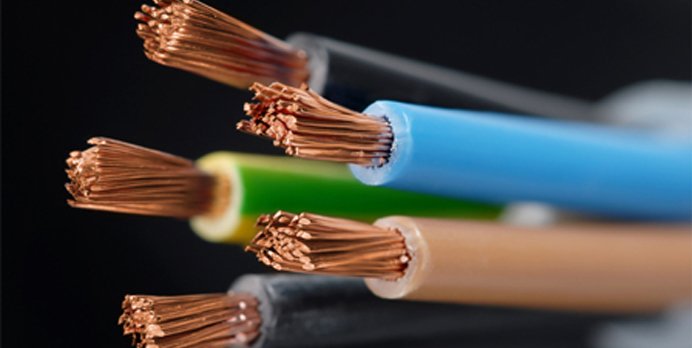

Конструкция кабеля кажется простой, но в ней всё рассчитано. Основа – медные жилы, их может быть от одной до пяти. Они бывают однопроволочными или многопроволочными, и это влияет на гибкость.

Жилы покрываются изоляцией из ПВХ, затем скручиваются и закрываются общей оболочкой. За счёт этого кабель получает:

• достаточную гибкость для монтажа;

• устойчивость к механическим воздействиям;

• защиту от влаги и внешней среды;

• стабильную работу при нагрузке.

Иногда кажется, что можно взять любой кабель, если он проводит ток. Но здесь важна именно совокупность свойств. ВВГ не самый гибкий и не самый защищённый, но баланс характеристик у него выверен.

Бывает, что при монтаже пытаются сильно изгибать кабель, особенно в узких местах. Это не всегда хорошая идея. Лучше учитывать радиус изгиба, иначе изоляция со временем может повредиться.

Частые вопросы о кабеле ВВГ

Почему кабель нагревается даже при нормальной нагрузке?

Небольшой нагрев допустим, особенно при плотной прокладке. Если температура заметно растёт, стоит проверить сечение и условия охлаждения. Иногда проблема в слишком плотной укладке без вентиляции.

Можно ли использовать ВВГ в земле без защиты?

Прямо в грунт его обычно не укладывают. Нужна дополнительная защита, например труба или короб. Иначе оболочка со временем повреждается от влаги и давления.

Как выбрать количество жил?

Зависит от схемы подключения. Для однофазной сети чаще берут три жилы, для трёхфазной – четыре или пять. Ошибка здесь приводит к сложностям при подключении.

Что делать, если кабель стал жёстким?

Это может быть признаком старения изоляции. Лучше не рисковать и заменить участок, особенно если кабель используется давно или находился в неблагоприятных условиях.

Кабель ВВГ не выглядит чем-то сложным или необычным, но именно такие решения чаще всего оказываются самыми практичными. Он спокойно справляется со своей задачей, если его не перегружать и не использовать вне условий, для которых он не предназначен.
