Производство пластиковых профилей – это технологический процесс, где важна каждая деталь. Не бывает универсальных экструзионных линий для производства профильной продукции. Использование оборудования для изготовления оконных профилей и кабель-каналов приведет к росту процента брака, простоям и убыткам.
Почему конфигурация линии зависит от типа профиля
Пластиковый профиль – не просто выдавленная труба. Это изделие со сложной геометрией, точными размерами и специфическими требованиями к прочности. У оконного профиля из ПВХ многокамерная структура, он должен соответствовать требования по жесткости и термостойкости. Кабель-канал должен быть гибким, легким и недорогим. У профиля для мебели должна быть идеальная поверхность без дефектов.
Попытка использовать один экструдер для пластика для производства разных типов профилей приведет к компромиссам, которые уничтожат качество. Толщина стенок будет неравномерной, на поверхности появятся микродефекты, а геометрия «поплывет» при охлаждении.
На какие параметры нужно обращать внимание при выборе экструзионной линии
Производительность – первое, на что смотрят покупатели. Линия должна выдавать 100, 200 или 500 кг/час в зависимости от масштаба производства. Но цифра на шильдике оборудования – это теория. Реальная производительность зависит от типа полимера, сложности профиля и скорости охлаждения.
Экструдер для пластиков с диаметром шнека 65 мм может выдать 150 кг/час на простом профиле типа уголка. Но при производстве многокамерного оконного профиля производительность снизится до 80-90 кг/час из-за более медленной калибровки и охлаждения.

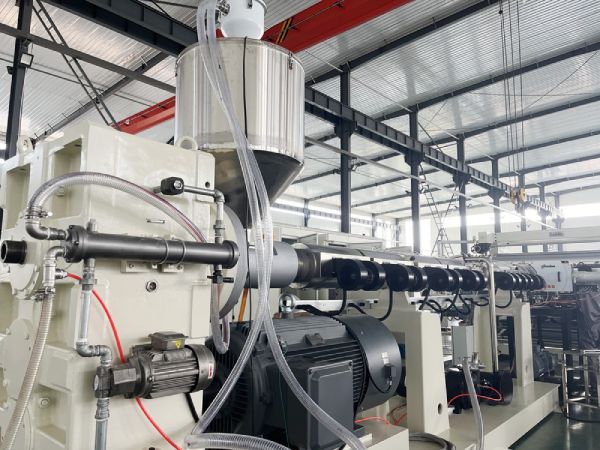

Диаметр и конфигурация шнека
Шнек – это сердце экструдера. От его диаметра зависит объем расплава, который машина способна продавить через головку. Для небольших декоративных профилей подходит шнек диаметром 45-55 мм. Для крупных оконных систем нужен диаметр 65-90 мм.
Но важен не только диаметр, но и геометрия шнека. Соотношение L/D (длина к диаметру) влияет на качество смешивания и гомогенизацию расплава. Для ПВХ оптимальное L/D = 25-30. Для полиэтилена подходит L/D = 20-25.
Конические двухшнековые экструдеры используются для производства жестких ПВХ-профилей. Они обеспечивают лучшее смешивание и более стабильный расплав. Одношнековые машины подходят для полипропилена и полиэтилена, когда требования к гомогенизации ниже.
Тип формующей головки
От формующей головки зависит геометрия профиля. Для изготовления изделий простой формы (уголок, полоска) используются прямоточные головки. Для сложных многокамерных профилей нужны угловые головки с точным распределением потоков расплава.
Производители часто недооценивают формующую головку. Дорогая экструзионная машина с дешевой головкой будет давать большое количество брака. Но качественная оснастка обеспечит стабильное качество.
Системы калибровки и охлаждения
После выхода из головки профиль еще горячий и пластичный. Без правильной калибровки он деформируется, «поплывет» или покроется вмятинами. Вакуумные калибраторы фиксируют форму профиля за счет разрежения воздуха. Для тонкостенных профилей достаточно 1-2 секций калибровки. Для толстостенных оконных систем нужно 3-4 секции с постепенным охлаждением.
Охлаждающие ванны должны обеспечивать равномерное снижение температуры. Резкое охлаждение создает внутренние напряжения, которые приведут к короблению профиля. Оптимальная длина охлаждения для ПВХ-профиля – 4-6 метров.
Тянущие устройства и отрезные станки
Тянущее устройство (гусеничный тянущий блок или катковый) обеспечивает равномерное движение профиля через линию. Для мягких изделий подходят гусеничные тянущие с резиновыми траками. Для жестких систем используются катковые тянущие системы с регулируемым прижимом.
Отрезной станок должен резать профиль без сколов, заусенцев и деформации. Для ПВХ используются пилы с твердосплавными дисками. Для полиэтилена подходят гильотинные ножницы. Автоматическое отрезание с возможностью настройки длины через контроллер экономит время и снижает процент брака.
Как выбрать производителя оборудования
Рынок экструзионных линий для профиля делится на три сегмента:
- Европейские производители (Германия, Австрия, Италия).
- Китайские бренды.
- Российские производители.
Европейское оборудование стоит дороже. Но оно отличается надежностью, точностью и окупается через 5-7 лет. Это достаточно долго.
Китайские линии стоят дешевле. Но их надежность и эксплуатационные параметры сильно варьируются. Есть достаточно надежное и точное оборудование, но много линий, которые начинают ломаться уже через полгода эксплуатации. Главная проблема – отсутствие отлаженного сервиса.
Российские производители предлагают оборудование среднего ценового сегмента, а также оперативную и профессиональную техническую поддержку. Еще одно преимущество – возможность адаптации под определенные задачи.
На что смотреть при выборе
Перед тем как купить экструдер, нужно запросить у производителя тестовые образцы профиля, который планируется выпускать. Если образцы соответствуют требованиям, то можно подписывать договор на поставку оборудования.
Также важно оценить доступность запчастей. Быстрая замена шнека, головки, нагревателей сократит время простоя линий из-за поломок, позволит избежать серьезных убытков.
Ошибки при подборе конфигурации
Покупка линии «с запасом по мощности» – распространенная ошибка. Клиент думает, что возьмет экструдер на 200 кг/час, а будет работать на 100 кг/час и останется запас. Но экструдер для пластика, который работающий вполсилы, дает нестабильный расплав, неравномерную толщину стенок и расходует больше сырья.
Вторая ошибка – экономия на системах калибровки. Линия, которая стоит 8 млн рублей с двумя калибраторами вместо четырех, будет давать профиль с отклонениями геометрии ±0,5 мм. Для производства профилей оконных систем это важно.
Отказ от автоматизации – еще одна серьезная ошибка. Ручное управление экструдером становится архаизм. Автоматический контроль температуры, давления, скорости вращения шнека снижает количество брака на 30-40%.
Примеры конфигураций под определенные задачи
Для производства кабель-каналов подойдет одношнековый экструдер для пластиков 55 мм с такой конфигурацией:
- прямоточной головкой;
- 2 секциями калибровки;
- охлаждающей ванной длиной 3 метра;
- гусеничной тянущей системой;
- пилой.
Производительность 80-100 кг/час.
Для оконных ПВХ-профилей нужна конусная двухшнековая экструзионная машина 65/132 мм, угловая многопотоковая головка, 4 секции вакуумной калибровки, охлаждение длиной 6 метров, катковое тянущее и автоматический отрезной станок. Производительность 120-150 кг/час.
Для производства декоративных профилей (наличники, плинтусы) подойдет одношнековый экструдер 45 мм, компактная головка, 2 секции калибровки, охлаждение длиной 2,5 метра, гусеничное тянущее. Производительность 40-60 кг/час.
Окупаемость и экономическая целесообразность
Экструзионная линия для производства профилей среднего ценового сегмента окупается за 2-3 года при загрузке 70-80%. Рентабельность производства составляет 25-35% в зависимости от типа профиля и конкуренции на рынке.
Стабильность качества – важный фактор окупаемости. Линия, которая дает 5% брака, съедает значительную часть прибыли. Поэтому экономить на конфигурации нельзя. Лучше купить экструдер, который стоит дороже, но с полным комплектом систем контроля и автоматизации.
Выбор конфигурации экструзионных линий для профиля – это не только технический, но и бизнес-вопрос. Правильно подобранная линия работает годами без серьезных проблем, поддерживает стабильное качество и приносит прибыль. Неправильный выбор превращается в головную боль, простои и убытки.
