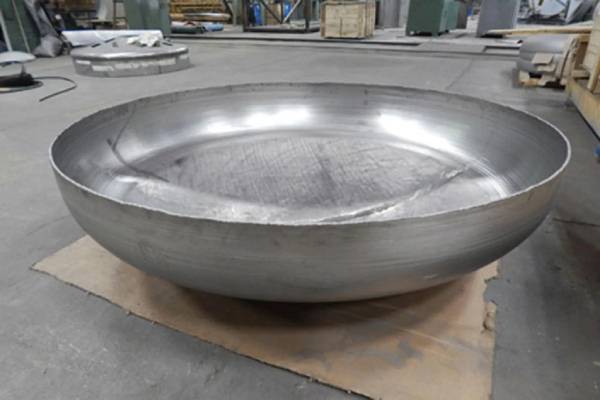

Эллиптические днища — это формованные металлические элементы, которые закрывают торцы цилиндрических емкостей. Их эллиптическая геометрия обеспечивает оптимальное распределение внутреннего давления по всей поверхности. В отличие от плоских днищ, эллиптические варианты выдерживают значительно большие нагрузки при меньшей толщине стенки.
Такие днища применяются везде, где требуется герметичность и устойчивость к давлению. Их профилированная форма позволяет создавать резервуары, способные работать в экстремальных условиях без деформации.
Сферы применения и производственные процессы
Нефтехимическая промышленность использует эллиптические днища для реакторов высокого давления, где температура может достигать 800°C. Автоклавы полимеризации, дистилляционные колонны, сепараторы газа — все эти агрегаты требуют надежных торцевых элементов.
В энергетике такие днища устанавливают на паровые котлы, теплообменники, аккумуляторные баки. Атомная отрасль предъявляет особые требования к качеству сварных швов и однородности металла.
Основные области применения включают следующие направления:
- нефтеперерабатывающие заводы и газовые компрессорные станции;
- химические производства с агрессивными средами;
- пищевая промышленность для емкостей брожения;
- водоочистные сооружения и станции водоподготовки;
- фармацевтические предприятия с высокими требованиями к стерильности.
Технология изготовления варьируется в зависимости от размеров. Малые днища штампуют на прессах, крупные — формуют по частям с последующей сваркой. Термообработка снимает внутренние напряжения в металле.
Технические характеристики и конструктивные особенности
Диаметр эллиптических днищ варьируется от 200 мм до 6000 мм. Толщина стенки рассчитывается по формулам сопротивления материалов с учетом рабочего давления. Для стандартных условий она составляет 6-40 мм.
Материалы изготовления подбираются под конкретные условия эксплуатации. Углеродистые стали применяют для неагрессивных сред, нержавеющие — для пищевой промышленности. Титановые сплавы используют в химической отрасли при работе с кислотами.
Форма профиля определяется соотношением высоты к диаметру. Стандартные эллиптические днища имеют отношение 1:4, что обеспечивает компромисс между прочностью и материалоемкостью.
Качество поверхности влияет на коррозионную стойкость. Для агрессивных сред применяют электрополировку, которая создает зеркальную поверхность без микротрещин.
Критерии выбора и особенности монтажа
При выборе эллиптических днищ учитывают рабочее давление, температуру среды, коррозионную активность продукта. Расчетное давление всегда принимается с запасом прочности не менее 1,5 от рабочего.
Монтаж требует точного соблюдения технологии сварки. Предварительный подогрев металла предотвращает образование холодных трещин. Контроль качества швов проводят ультразвуковой дефектоскопией.
Особое внимание уделяют термическому расширению материала. При нагреве днище увеличивается в размерах, что может вызвать напряжения в сварных соединениях. Компенсаторы или подвижные опоры решают эту проблему.
Гидравлические испытания проводят давлением в 1,25 раза выше рабочего. Испытания на герметичность выполняют с помощью вакуумирования или избыточного давления инертного газа.
